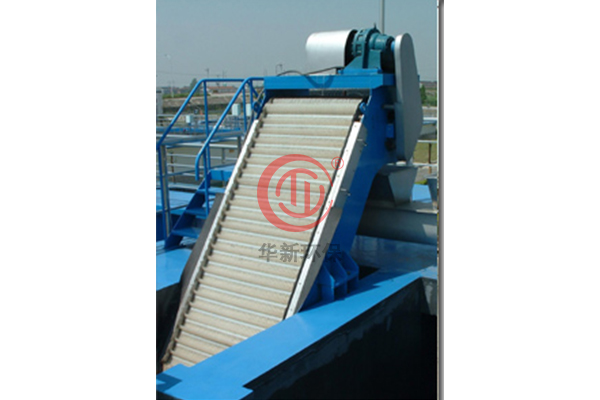

鏈傳動回轉格柵除汙機

1、采用齒耙板和固定柵條組成過水麵的結構形式，在渠道的過水水位麵處至渠道底部，設備上安裝有豎向柵條，當汙水流過時，大於柵隙的汙物或懸浮物被格柵條阻住，在格柵的進水麵處，用移動的齒耙裝置將柵渣從渠中垂直提出帶到卸渣口卸除。柵渣由輸送機運走。機械格柵清汙機采用鏈條帶動耙齒插入柵間移動來清除柵渣，並將柵渣帶到卸料口卸掉。多個齒耙由環鏈帶動，環鏈在格柵迎水麵提起齒耙，在格柵背水麵放下齒耙。

2、耙齒應插入到柵條之間。耙齒在柵條間的插入與退出由牽引鏈來控製。

3、格柵除汙機配備超載保護裝置。

3.1當格柵上的物體過大不能提起耙齒或耙齒被卡住時，格柵會超載，這時電機的電流會增加，當電流超過控製櫃預先設定的報警電流時，電氣保護係統會立即自動切斷電源並發出報警，對泵站設備起到保護作用。

3.2當格柵上的物體過大不能提起耙齒或耙齒被卡住時，格柵會超載，傳動鏈輪上的安全銷被剪斷，從而保護主機不被損壞。

3.3格柵裝置可通過電控信號倒退，以使耙齒裝置倒退脫離超載物，使超載物在無阻礙的條件下通過其它方法移走。
