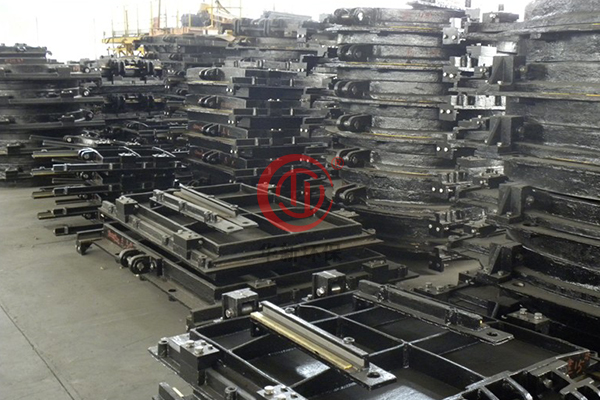

鑄鐵閘門

主要由閘框和閘板兩大部分組成。

閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷麵製成格構式，斷麵尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件，板麵四周設鑄鐵邊框梁，為提高閘板的強度，板麵製成拱形，拱的圓心角按60度設計，以降低其所受的水壓力。為便於製造、運輸和安裝，閘板可製成上下幾部分，待到安裝現場後再用螺栓連接組裝成整體，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁，以提高閘板的縱向剛度，在寬度方向設置縱向筋板，以提高其橫向剛度，同時起到縱梁的作用。

工作原理

閘板是直接承受水壓力的擋水構件，閘框是閘板四周的支承構件，同時也是閘板上下運動的滑道，滑道以外部分鑲嵌於閘墩及閘底的二期混凝土中，將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水麵四周與閘板框四周背水麵接觸處經機械精製、加工刨光後平直光滑、貼合嚴密，使結合麵、止水麵與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時，緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡，在水壓力和緊閉斜鐵的雙重作用下，確保閘板運行平穩，使閘板與閘框滑道緊密貼合，從而達到有效止水的目的。
